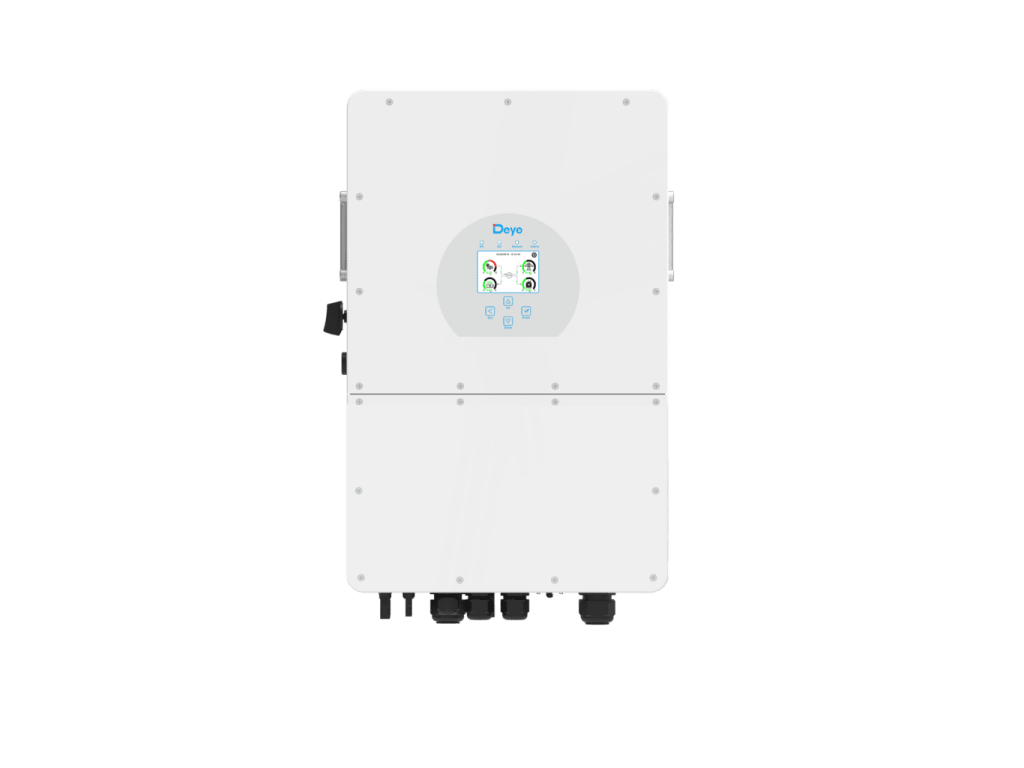

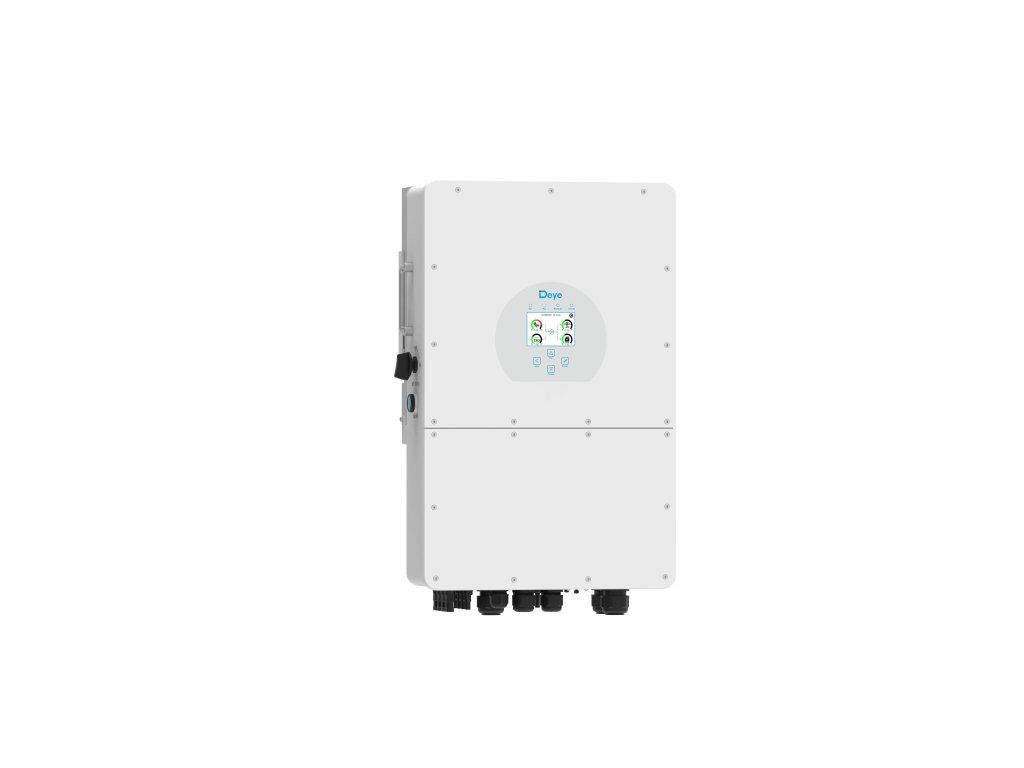

Hybridný menič Deye SUN-20K-SG01HP3-EU-AM2

Podrobný popis

Hybridný menič Deye SUN-20K-SG01HP3-EU-AM2 patrí do série moderných trojfázových hybridných invertorov Deye určených pre fotovoltické systémy s vysokonapäťovými batériami. Umožňuje inteligentné riadenie energie medzi FV panelmi, batériovým úložiskom, distribučnou sieťou a záložnými spotrebičmi. Podporuje ON-GRID aj OFF-GRID prevádzku a zabezpečuje vysokú flexibilitu a energetickú nezávislosť systému.

Menič pracuje s vysokonapäťovými lítiovými batériami v rozsahu 160 – 700 V, čo prináša vyššiu účinnosť systému, nižšie pracovné prúdy a menšie tepelné straty oproti nízkonapäťovým riešeniam. Komunikácia s BMS prebieha cez rozhrania CAN alebo RS485.

Model disponuje dvoma nezávislými MPPT trackermi s konfiguráciou stringov 2+1, čo umožňuje efektívne zapojenie panelov na rôzne orientácie a sklony strechy. Maximálny FV výkon dosahuje až 26 000 W, pričom maximálne DC vstupné napätie je 1000 V. Široký MPPT rozsah 150 – 850 V zabezpečuje vysokú flexibilitu návrhu fotovoltického systému.

Veľkou výhodou série SG01HP3-EU-AM2 je podpora 100 % asymetrického zaťaženia jednotlivých fáz. Každá fáza môže dosiahnuť až 50 % nominálneho výkonu meniča, čo výrazne zlepšuje efektivitu využitia energie v domácnostiach a komerčných objektoch s nerovnomerným zaťažením fáz.

Menič ponúka množstvo pokročilých funkcií:

• záložný EPS výstup s prepnutím pod 10 ms,
• AC coupling pre retrofit existujúcich FV systémov,
• podpora diesel generátora,
• inteligentné časové plánovanie nabíjania a vybíjania batérií,
• paralelné zapojenie až 10 meničov,
• podpora paralelného zapojenia viacerých batérií,
• obmedzenie pretokov do distribučnej siete,
• vzdialené monitorovanie cez WiFi, LAN, Bluetooth alebo 4G modul.

Robustná konštrukcia s krytím IP65 umožňuje montáž v interiéri aj exteriéri. Inteligentné aktívne chladenie zabezpečuje stabilnú prevádzku aj pri vyššom zaťažení a náročných podmienkach prostredia. Súčasťou meniča je farebný LCD displej a podpora vzdialenej správy systému.

Technické parametre

• Menovitý AC výkon: 20 kW
• Typ siete: 3-fázový
• Počet MPPT: 2
• Počet stringov: 2 + 1
• Maximálny FV výkon: 26 000 W
• Maximálne DC napätie: 1000 V
• Štartovacie napätie: 180 V
• MPPT rozsah: 150 – 850 V
• Menovité FV napätie: 600 – 700 V
• Maximálny vstupný prúd: 39 + 39 A
• Maximálny skratový prúd: 60 + 60 A
• Batériový systém: HV (160 – 700 V)
• Typ batérií: Lithium-ion
• Max. nabíjací prúd: 37 A
• Max. vybíjací prúd: 37 A
• Funkcia EPS / backup: áno
• Čas prepnutia EPS: <10 ms
• Asymetrické zaťaženie fáz: áno
• Paralelná prevádzka: až 10 ks
• Krytie: IP65
• Chladenie: inteligentné ventilátorové
• Komunikácia: CAN, RS485, RS232, WiFi, Bluetooth, LAN
• Prevádzková teplota: -40 °C až +60 °C
• Maximálna účinnosť: 97,6 %
• Euro účinnosť: 97 %
• Rozmery: približne 638 × 408 × 237 mm
• Hmotnosť: približne 30,5 kg
