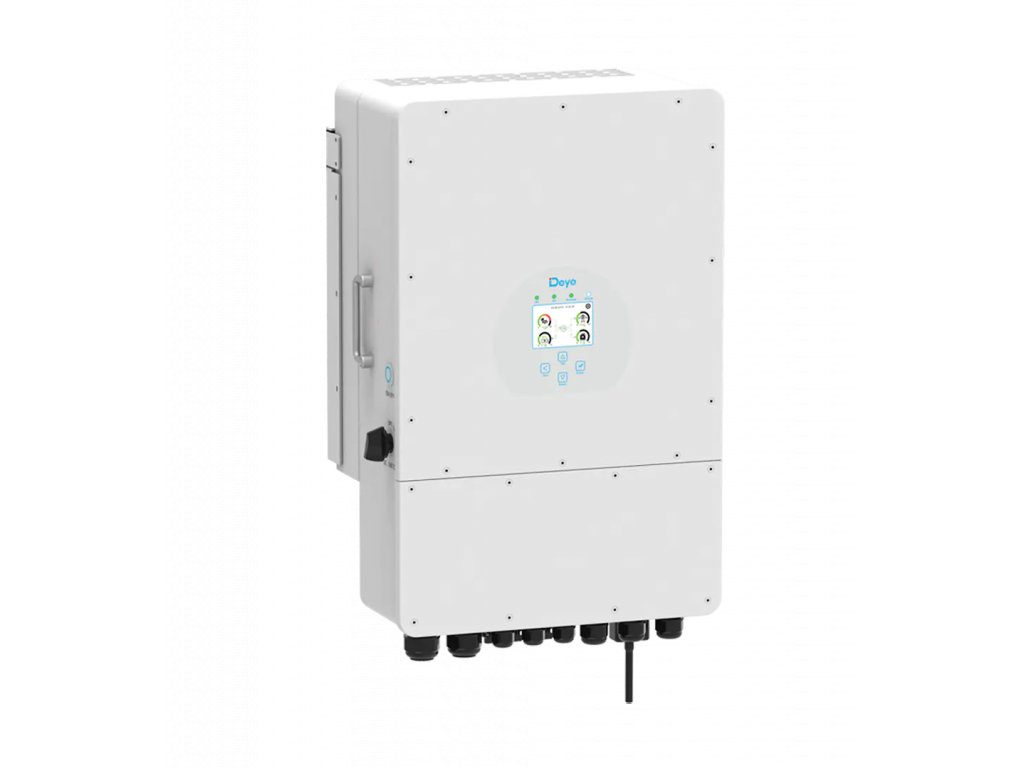

Trojfázový hybridný menič SUN-10K-SG04LP3-EU

Kód: SUN-10K-SG04LP3-EU
€2 736 €2 280 bez DPH
Momentálne nedostupné

SUN 5/6/8/10/12K-SG je úplne nový trojfázový hybridný menič s nízkym napätím batérie 48V, ktorý zaisťuje bezpečnosť a spoľahlivosť systému. Vďaka kompaktnému dizajnu a vysokej hustote výkonu táto séria podporuje pomer DC/AC 1,3, čím šetrí investície do zariadenia. Podporuje trojfázový nevyvážený výstup, čím rozširuje aplikačné scenáre. Vybavený CAN portom (x2) BMS a paralelným, x1 port RS485 pre BMS, x1 port RS232 pre diaľkové ovládanie, x1 port DRM, vďaka čomu je systém inteligentný a flexibilný.

Je vybavený portom RS485 / CAN pre batériovú komunikáciu

Detailné informácie

Podrobný popis

Funkcia vzdialeného vypnutia

Inteligentná monitorovacia platforma
Vďaka inteligentnej monitorovacej platforme podporujú invertorové produkty celej série Deye okamžité vypnutie na diaľku, keď dôjde k nehode. Nastavenie parametrov a aktualizácia FW na diaľku, čo uľahčuje O&M FVE.

  • 48V nízkonapäťová batéria, konštrukcia izolácie transformátora
  • 6 časových úsekov na nabíjanie/vybíjanie batérie
  • Max. nabíjací/vybíjací prúd 240A
  • Max.10ks paralelne
  • DC pár a AC pár na dovybavenie existujúceho solárneho systému
  • Podpora ukladania energie z dieselového generátora
  • Podporuje trojfázový nesymetrický výstup
  • Unikátna aplikácia Smart Load a funkcia Grid peak shaving

Technické špecifikácie

Model SUN-5K-SG04LP3-EU SUN-6K-SG04LP3-EU SUN-8K-SG04LP3-EU SUN-10K-SG04LP3-EU SUN-12K-SG04LP3-EU
Vstupné údaje batérie
Typ batérie Olovené alebo lítium-iónové
Rozsah napätia batérie (V) 40~60V
Max. Nabíjací prúd (A) 120A 150A 190A 210A 240A
Max. Vybíjací prúd (A) 120A 150A 190A 210A 240A
Krivka nabíjania 3 stupne / ekvalizácia
Externý snímač teploty Áno
Stratégia nabíjania Li-Ion batérie Samoprispôsobenie sa BMS



Vstupné dáta PV reťazca
Max. Príkon jednosmerného prúdu (W) 6500 W 7800 W 10400W 13 000 W 15600W
Menovité PV vstupné napätie (V) 550 V (160 V ~ 800 V)
Štartovacie napätie (V) 160V
Rozsah MPPT (V) 200V-650V
Rozsah jednosmerného napätia pri plnom zaťažení (V) 350V-650V
PV vstupný prúd (A) 13A + 13A 26A + 13A
Max. PV ISC (A) 17A + 17A 34A + 17A
Počet MPPT / reťazcov na MPPT 2/1+1 2/2+1



Údaje o výstupe striedavého prúdu
Menovitý AC výstup a výkon UPS (W) 5000 W 6000 W 8000 W 10 000 W 12 000 W
Max. AC výstupný výkon (W) 5500 W 6600 W 8800 W 11 000 W 13200W
Špičkový výkon (mimo sieť) 2-násobok menovitého výkonu, 10 S
AC výstupný menovitý prúd (A) 7.6 9.1 12.1 15.2 18.2
Max. AC prúd (A) 11.4 13.6 18.2 22.7 27.3
Max. Nepretržitý prechod AC (A) 45A
Výstupná frekvencia a napätie 50/60 Hz; 3L/N/PE 220/380 Vac, 230/400 Vac
Typ mriežky Trojfázový
Súčasné harmonické skreslenie THD<3% (lineárne zaťaženie<1,5%)



Efektívnosť
Max. Efektívnosť 97.60%
Euro efektívnosť 97.00%
MPPT účinnosť 99.90%



Ochrana
Ochrana pred bleskom FV vstupu Integrovaný
Ochrana proti ostrovčekom Integrovaný
Ochrana proti prepólovaniu vstupu PV reťazca Integrovaný
Detekcia izolačného odporu Integrovaný
Jednotka monitorovania zvyškového prúdu Integrovaný
Ochrana nad prúdom výstupu Integrovaný
Ochrana pred skratom na výstupe Integrovaný
Ochrana proti prepätiu na výstupe Integrovaný
Ochrana proti prepätiu DC Typ II / AC Typ II



Certifikácie a štandardy
Regulácia siete CEI 0-21, VDE-AR-N 4105, NRS 097, IEC 62116, IEC 61727, G99, G98, VDE 0126-1-1, RD 1699, C10-11
Bezpečnosť EMC / štandard IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2



Všeobecné dáta
Rozsah prevádzkovej teploty (℃) -45~60℃, >45℃ Zníženie výkonu
Chladenie Inteligentné chladenie
Hlučnosť (dB) <45 dB
Komunikácia s BMS RS485; MÔCŤ
Hmotnosť (kg) 33.6
Veľkosť (mm) 422 W × 699,3 H × 279 D
Stupeň ochrany IP65
Štýl inštalácie Nástenný
Záruka 5 rokov
