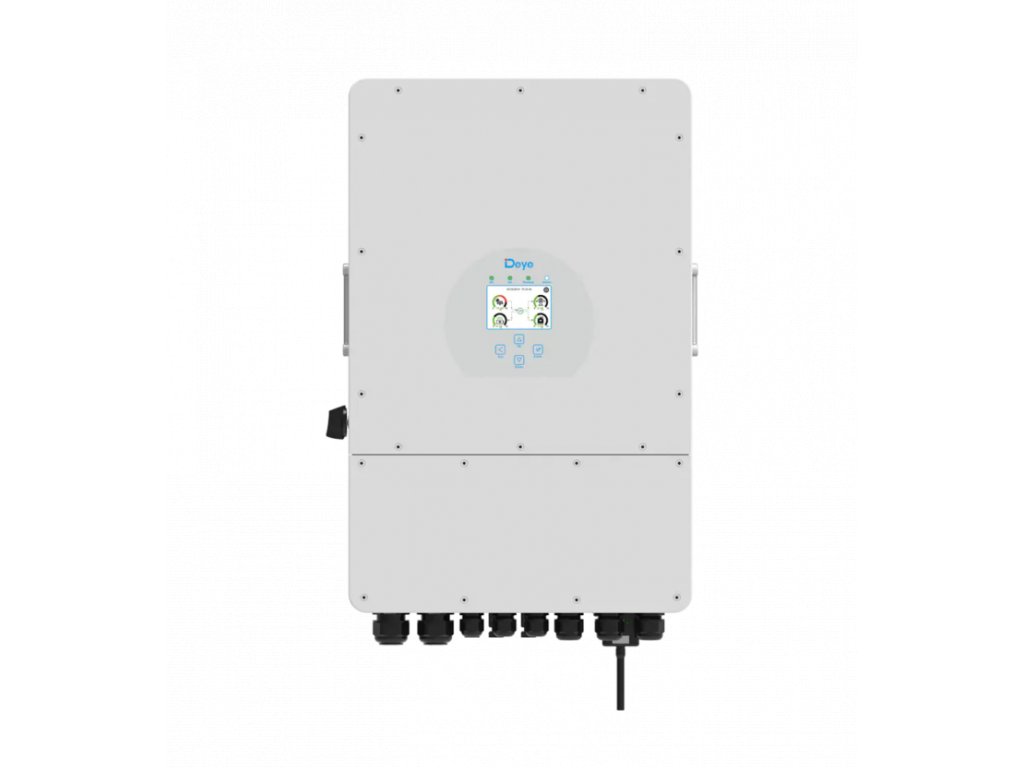

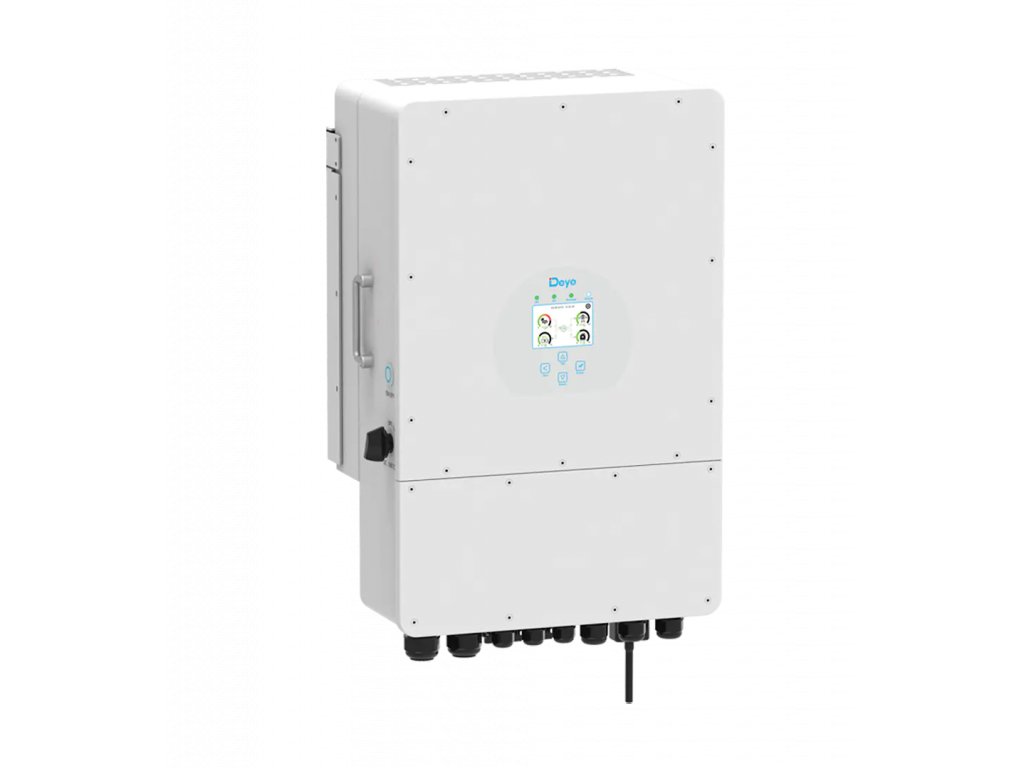

    Trojfázový hybridný menič SUN-12K-SG04LP3-EU

    Kód: SUN-12K-SG04LP3-EU
    sun 8 10 12k
    €2 878,20 €2 340 bez DPH
    Objednané

    SUN 5/6/8/10/12K-SG je úplne nový trojfázový hybridný menič s nízkym napätím batérie 48V, ktorý zaisťuje bezpečnosť a spoľahlivosť systému. Vďaka kompaktnému dizajnu a vysokej hustote výkonu táto séria podporuje pomer DC/AC 1,3, čím šetrí investície do zariadenia. Podporuje trojfázový nevyvážený výstup, čím rozširuje aplikačné scenáre. Vybavený CAN portom (x2) BMS a paralelným, x1 port RS485 pre BMS, x1 port RS232 pre diaľkové ovládanie, x1 port DRM, vďaka čomu je systém inteligentný a flexibilný.

    Je vybavený portom RS485 / CAN pre batériovú komunikáciu

    Detailné informácie

    Podrobný popis

    Funkcia vzdialeného vypnutia

    Inteligentná monitorovacia platforma
    Vďaka inteligentnej monitorovacej platforme podporujú invertorové produkty celej série Deye okamžité vypnutie na diaľku, keď dôjde k nehode. Nastavenie parametrov a aktualizácia FW na diaľku, čo uľahčuje O&M FVE.

    • 48V nízkonapäťová batéria, konštrukcia izolácie transformátora
    • 6 časových úsekov na nabíjanie/vybíjanie batérie
    • Max. nabíjací/vybíjací prúd 240A
    • Max.10ks paralelne
    • DC pár a AC pár na dovybavenie existujúceho solárneho systému
    • Podpora ukladania energie z dieselového generátora
    • Podporuje trojfázový nesymetrický výstup
    • Unikátna aplikácia Smart Load a funkcia Grid peak shaving

    Technické špecifikácie

    Model SUN-5K-SG04LP3-EU SUN-6K-SG04LP3-EU SUN-8K-SG04LP3-EU SUN-10K-SG04LP3-EU SUN-12K-SG04LP3-EU
    Vstupné údaje batérie
    Typ batérie Olovené alebo lítium-iónové
    Rozsah napätia batérie (V) 40~60V
    Max. Nabíjací prúd (A) 120A 150A 190A 210A 240A
    Max. Vybíjací prúd (A) 120A 150A 190A 210A 240A
    Krivka nabíjania 3 stupne / ekvalizácia
    Externý snímač teploty Áno
    Stratégia nabíjania Li-Ion batérie Samoprispôsobenie sa BMS



    Vstupné dáta PV reťazca
    Max. Príkon jednosmerného prúdu (W) 6500 W 7800 W 10400W 13 000 W 15600W
    Menovité PV vstupné napätie (V) 550 V (160 V ～ 800 V)
    Štartovacie napätie (V) 160V
    Rozsah MPPT (V) 200V-650V
    Rozsah jednosmerného napätia pri plnom zaťažení (V) 350V-650V
    PV vstupný prúd (A) 13A + 13A 26A + 13A
    Max. PV ISC (A) 17A + 17A 34A + 17A
    Počet MPPT / reťazcov na MPPT 2/1+1 2/2+1



    Údaje o výstupe striedavého prúdu
    Menovitý AC výstup a výkon UPS (W) 5000 W 6000 W 8000 W 10 000 W 12 000 W
    Max. AC výstupný výkon (W) 5500 W 6600 W 8800 W 11 000 W 13200W
    Špičkový výkon (mimo sieť) 2-násobok menovitého výkonu, 10 S
    AC výstupný menovitý prúd (A) 7.6 9.1 12.1 15.2 18.2
    Max. AC prúd (A) 11.4 13.6 18.2 22.7 27.3
    Max. Nepretržitý prechod AC (A) 45A
    Výstupná frekvencia a napätie 50/60 Hz; 3L/N/PE 220/380 Vac, 230/400 Vac
    Typ mriežky Trojfázový
    Súčasné harmonické skreslenie THD<3% (lineárne zaťaženie<1,5%)



    Efektívnosť
    Max. Efektívnosť 97.60%
    Euro efektívnosť 97.00%
    MPPT účinnosť 99.90%



    Ochrana
    Ochrana pred bleskom FV vstupu Integrovaný
    Ochrana proti ostrovčekom Integrovaný
    Ochrana proti prepólovaniu vstupu PV reťazca Integrovaný
    Detekcia izolačného odporu Integrovaný
    Jednotka monitorovania zvyškového prúdu Integrovaný
    Ochrana nad prúdom výstupu Integrovaný
    Ochrana pred skratom na výstupe Integrovaný
    Ochrana proti prepätiu na výstupe Integrovaný
    Ochrana proti prepätiu DC Typ II / AC Typ II



    Certifikácie a štandardy
    Regulácia siete CEI 0-21, VDE-AR-N 4105, NRS 097, IEC 62116, IEC 61727, G99, G98, VDE 0126-1-1, RD 1699, C10-11
    Bezpečnosť EMC / štandard IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2



    Všeobecné dáta
    Rozsah prevádzkovej teploty (℃) -45~60℃, >45℃ Zníženie výkonu
    Chladenie Inteligentné chladenie
    Hlučnosť (dB) <45 dB
    Komunikácia s BMS RS485; MÔCŤ
    Hmotnosť (kg) 33.6
    Veľkosť (mm) 422 W × 699,3 H × 279 D
    Stupeň ochrany IP65
    Štýl inštalácie Nástenný
    Záruka 5 rokov
